UG建立斜齒輪模型方法
摸索出畫斜齒輪的方法,與大家分享一下。(齒數<41 大于41的更好畫的)打開工具→表達式,輸入?yún)?shù)。確定后打開 規律曲線,在出現的規律函數對話框中點擊根據方程,依次確定X 、Y、 Z的參數表達式,什么都別改,一直點確定。到最后確定基點和坐標系的方位也確定就好。得到的漸開線如下圖。
發布日期:2018 - 05 - 28 00:00:00

摸索出畫斜齒輪的方法,與大家分享一下。(齒數<41,大于41的更好畫的)

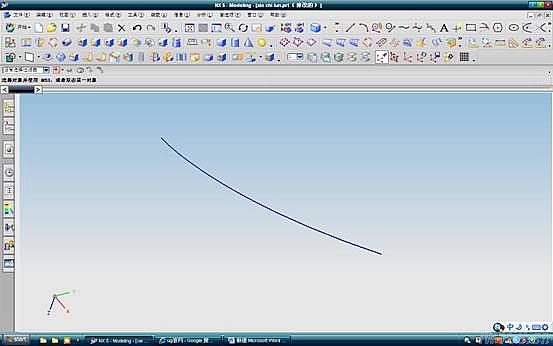

打開工具→表達式,輸入?yún)?shù)。確定后打開規律曲線,在出現的規律函數對話框中點擊根據方程,依次確定X 、Y、Z的參數表達式,什么都別改,一直點確定。到最后確定基點和坐標系的方位也確定就好。得到的漸開線如下圖。(如果看不到可以按end鍵)

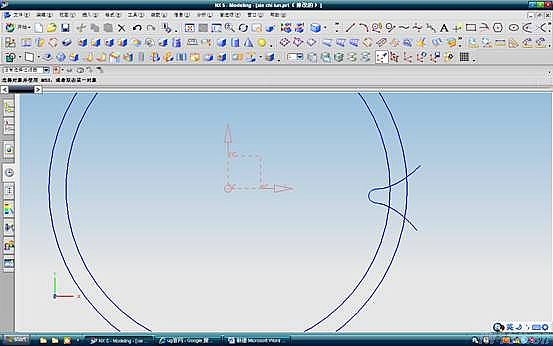

漸開線:打開基本曲線,點擊圓,依次畫出齒頂圓、基圓。(圓心為原點,輸入直徑時可分別直接輸入da、d因?yàn)樵诒磉_(dá)式里以有他們的方程)。

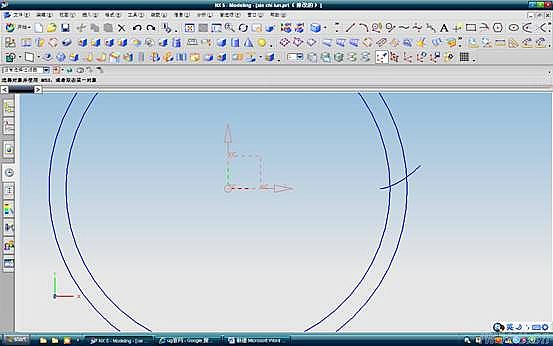

基圓與齒頂圓個圓。

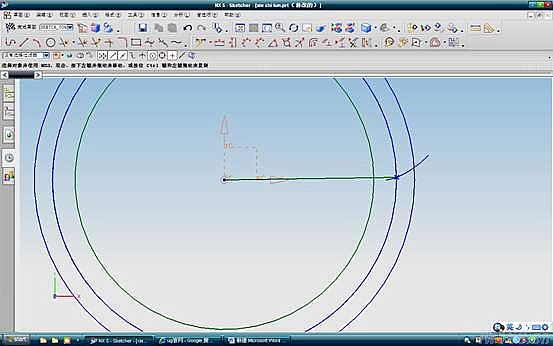

如圖進入草圖環境,以xy面為基準面。建立草圖,以遠點為圓心畫齒根圓,接著以漸開線與基圓的交點和基圓圓心兩個點畫一條直線。如圖:

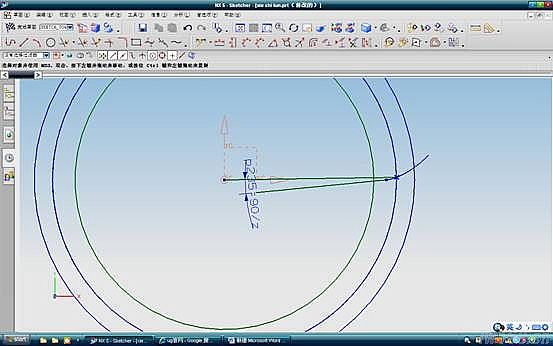

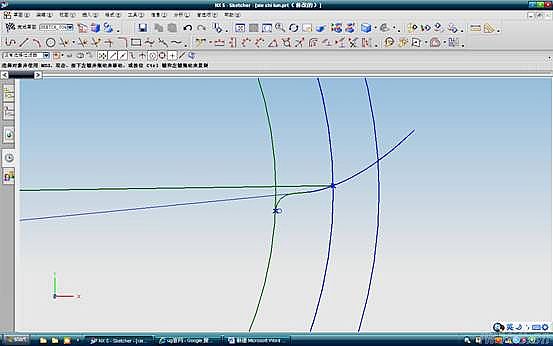

 畫一條直線,以漸開線的端點為起點,并約束兩條直線間的度數為90/Z。如圖:

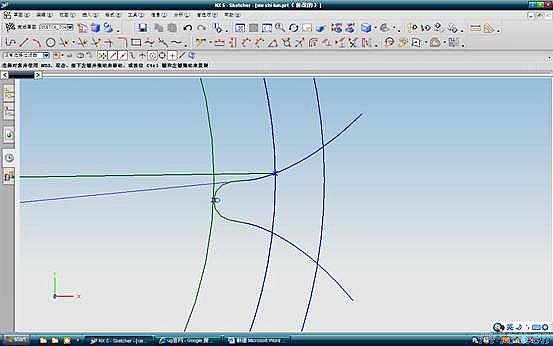

點擊導圓角,選擇上一步畫的直線和齒根圓,圓角半徑輸入  r   ,如圖:

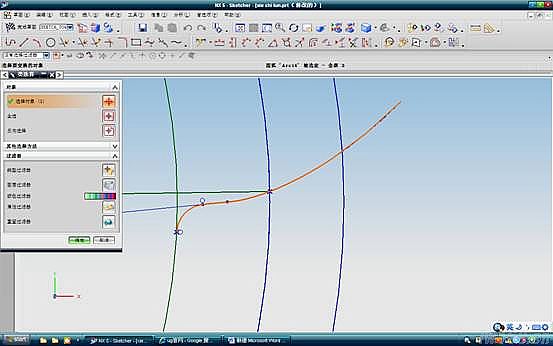

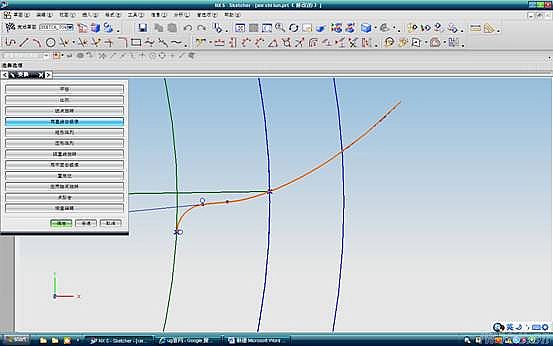

點擊編輯里的變換(ctrl +T快捷鍵),選擇曲線,如下圖(黃色的線)


點擊確定,再點擊用直線做鏡像,


選擇 兩點 ,然后選擇圓角也齒根圓的交點和基圓圓心。點擊復制,結果如圖:


  刪除多余曲線 ,然后退出草圖環境。如下圖:

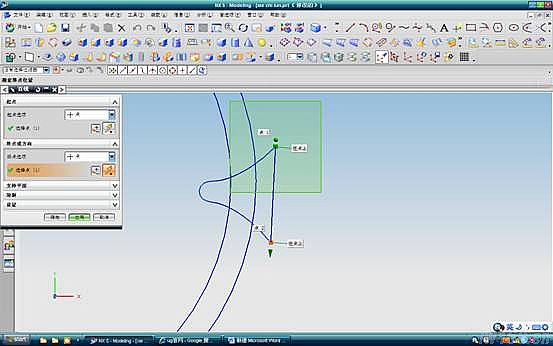

 用直線連接漸開線的兩個端點,如圖:


下面開始畫螺旋線。打開曲線里的螺旋線,


 在 圈數 中輸入  0.8 (因?yàn)槲业凝X厚是200多較大,所以選0.8,如果大家畫的小可以選小些)、螺距 中輸入 P 。半徑為 da/2 。確定后如圖:

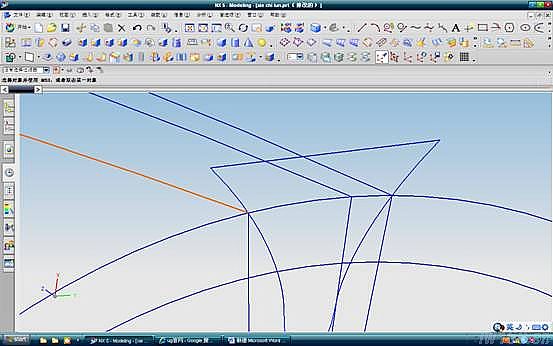

用直線連接螺旋線與齒頂圓的交點和圓心。如圖:

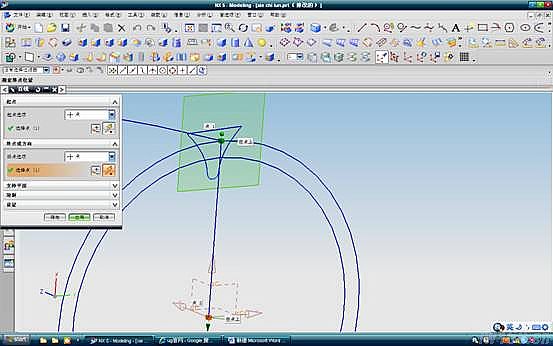

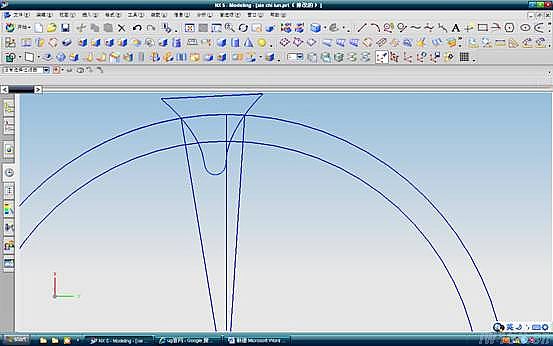

用直線分別連接漸開線與齒頂圓的交點和圓心,如圖:

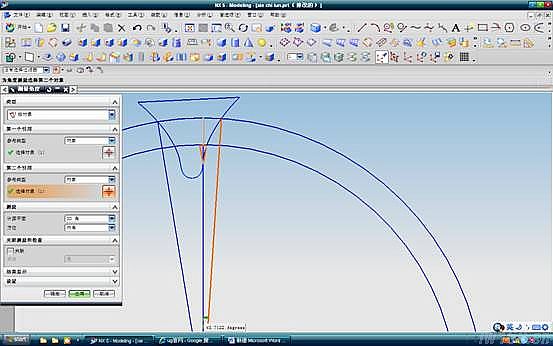

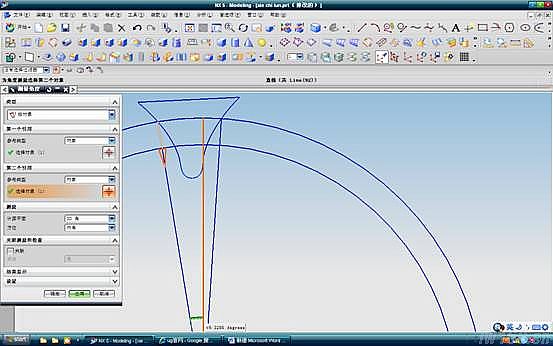

用分析里的測量角度工具分別量出,中間直線與兩邊直線間的角度,并記下來。


角度為   3.7122


 角度  9.3286

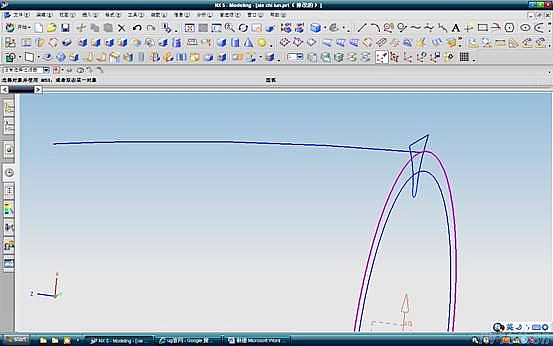

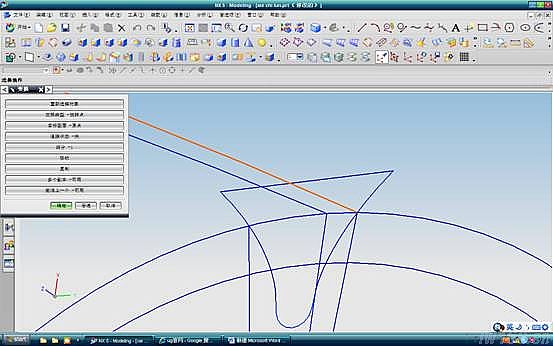

選擇剛剛畫好的螺旋線,點擊變換里的繞點旋轉,在點的對話框中旋轉圓心,角度中輸入3.7122,點擊復制。結果如圖所示:


同樣的方法變換螺旋線,角度為  —9.3286   結果如圖所示:

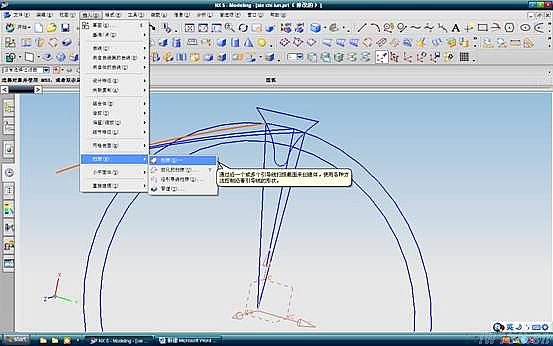

選擇插入、 掃略、掃略。如圖:

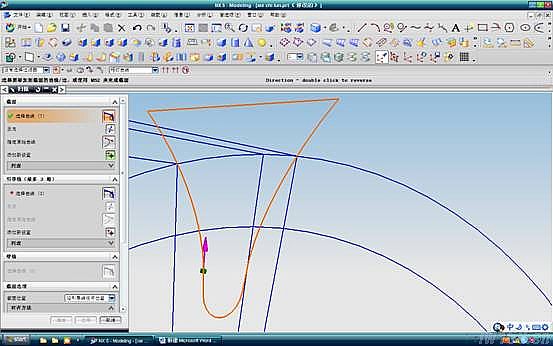

選擇截面曲線如圖(黃色的曲線)

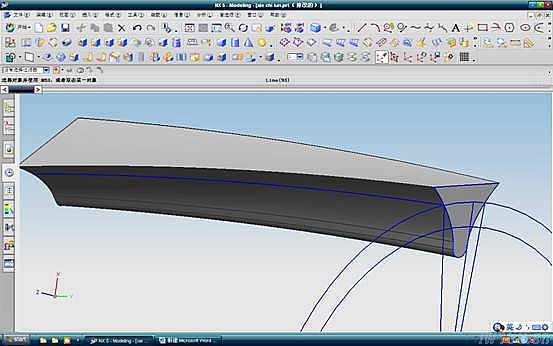

引導曲線為三條螺旋線 。單擊確定后,如圖所示:

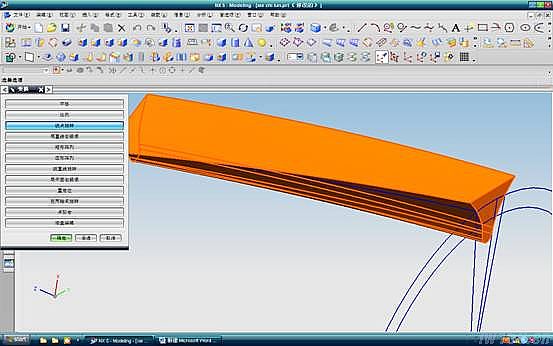

選擇掃略的特征,再選擇變換里的繞點旋轉. 如圖

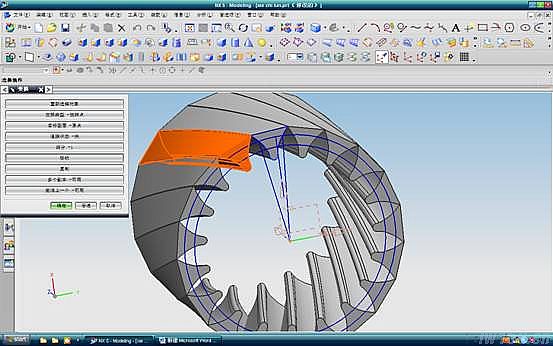

 以圓心做為旋轉中心,角度中輸入   360/z  確定后后一直點擊復制,結果如圖:

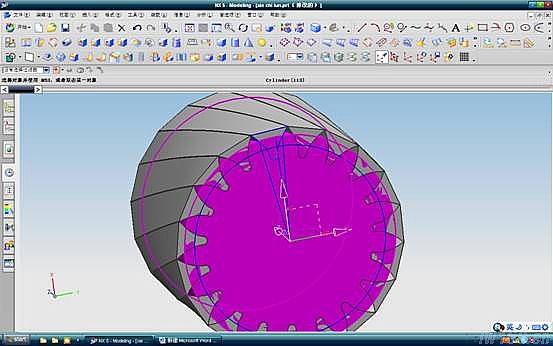

創建圓柱,以遠點為圓心,直徑為da 高度270 如圖:

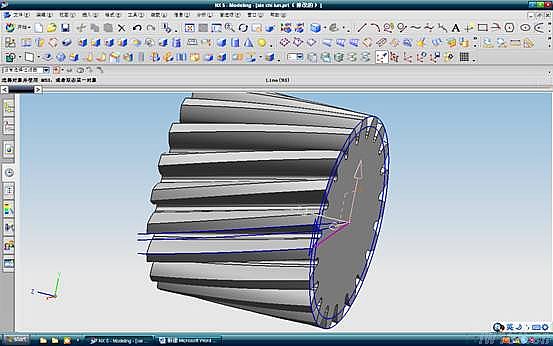

求差     圓柱為目標體,復制的特征為共具體,結果如圖:
